LQ系列列管式冷却器(1.0～1.6MPa) |

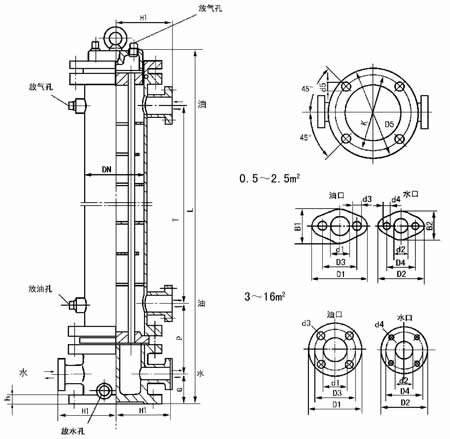

2LQFL型立式冷却器外形图及尺寸 |
|
型号 |
A0.5F |
A0.65F |
A0.8F |
A1.0F |
A1.2F |
A1.46F |
A1.7F |
A2.1F |
A2.5F |
A3.0F |
A3.6F |
A4.3F |
A5.0F |
A6.0F |
A7.2F |
A8.5F |
A10F |
A12F |
A14F |
A16F |
换热面积m2 |
0.5 |
0.65 |
0.8 |
1.0 |
1.2 |
1.46 |
1.7 |
2.1 |
2.5 |
3.0 |
3.6 |
4.3 |
5.0 |
6.0 |
7.2 |
8.5 |
10 |
12 |
14 |
16 |
底
部
尺
寸 |
D5 K
h
G
d5 |
186
164
16
75
12 |
186
164
16
75
12 |
186
164
16
75
12 |
220
190
16
80
15 |
220
190
16
80
15 |
220
190
16
80
15 |
270
240
18
85
15 |
270
240
18
85
15 |
270
240
18
85
15 |
308
278
18
90
15 |
308
278
18
90
15 |
308
278
18
90
15 |
340
310
18
95
15 |
340
310
18
95
15 |
340
310
18
95
15 |
406
366
20
100
18 |
406
366
20
100
18 |
406
366
20
100
18 |
406
366
20
100
18 |
406
366
20
100
18 |
筒
部
尺
寸 |
DN
L
H1
P
T
|
114
620
95
93
357 |
114
620
95
93
357 |
114
620
95
93
357 |
150
760
115
105
460 |
150
886
115
105
585 |
150
1010
115
105
710 |
186
825
140
120
500 |
186
975
140
120
650
|
186
1125
140
120
800 |
219
960
200
170
565 |
219
1085
200
170
690 |
219
1235
200
170
840 |
245
1015
240
190
570 |
245
1165
240
190
720 |
245
1340
280
210
895 |
325
1100
280
210
590
|
325
1225
280
210
890 |
325
1400
280
210
890 |
325
1400
280
210
890 |
325
1400
280
210
890 |
法兰尺寸 |
椭圆法兰 |
圆形法兰 |
法兰连接 |
油 |
d1
D1
B1
D3
d3 |
25
90
64
65
11 |
25
90
64
65
11 |
25
90
64
65
11 |
32
100
72
75
11 |
32
100
72
75
11 |
32
100
72
75
11 |
40
118
85
90
14 |
40
118
85
90
14 |
40
118
85
90
14 |
50
160
/
125
18 |
50
160
/
125
18 |
50
160
/
125
18 |
65
180
/
145
18 |
65
180
/
145
18 |
65
180
/
145
18 |
80
195
/
160
8×Φ18 |
80
195
/
160
8×Φ18 |
80
195
/
160
8×Φ18 |
80
195
/
160
8×Φ18 |
80
195
/
160
8×Φ18 |
水 |
d2
D2
B2
D4
d4 |
20
80
45
55
11 |
20
80
45
55
11 |
20
80
45
55
11 |
25
90
64
65
11 |
25
90
64
65
11 |
25
90
64
65
11 |
32
100
72
75
11 |
32
100
72
75
11 |
32
100
72
75
11 |
40
145
/
110
18 |
40
145
/
110
18 |
40
145
/
110
18 |
50
160
/
125
18 |
50
160
/
125
18 |
50
160
/
125
18 |
65
180
/
145
18 |
65
180
/
145
18 |
65
180
/
145
18 |
65
180
/
145
18 |
65
180
/
145
18 |
重量
kg |
30 |
33 |
36 |
47 |
51 |
54 |
60 |
70 |
76 |
110 |
119 |
130 |
145 |
161 |
176 |
215 |
231 |
250 |
260 |
270 |
|
| 2LQF6W型冷却器 |
|
2LQF6W 型冷却器外形图及尺寸 |
|
| |
|
| |
|
|
|
|
|
